該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本松下壓縮機，日本松下是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?

?

?

三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

?

四、主要技術參數：

型號			LSD-HWHS1000L20	LSD-HWHS1000L40	LSD-HWHS1000L60
標稱內容積			1000L
內箱尺寸			1000mm×1000mm×1000mm（W×H×D）
外形尺寸			14500mm×1920mm×1555mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本松下全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

五、主要零配件清單：

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖

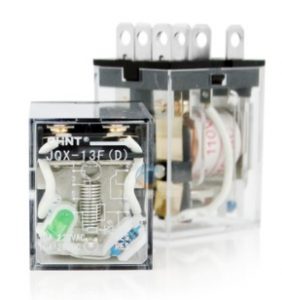

7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

?

該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本松下壓縮機，日本松下是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

四、主要技術參數：

型號			LSD-HWHS800L20	LSD-HWHS800L40	LSD-HWHS800L60
標稱內容積			800L
內箱尺寸			1000mm×1000mm×800mm（W×H×D）
外形尺寸			1450mm*1920mm*1355mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本松下全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

五、主要零配件清單：

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖
7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本松下壓縮機，日本松下是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

四、主要技術參數：

型號			LSD-HWHS408L20	LSD-HWHS408L40	LSD-HWHS408L60
標稱內容積			408L
內箱尺寸			800mm*850mm*600mm（W×H×D）
外形尺寸			?1250mm*1770mm*1155mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本松下全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

五、主要零配件清單：

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖
7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本電產壓縮機，日本電產是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

四、主要技術參數：

型號			LSD-HWHS225L20	LSD-HWHS225L40	LSD-HWHS225L60
標稱內容積			225L
內箱尺寸			600mm×750mm×500mm（W×H×D）
外形尺寸			1050mm×1670mm×1055mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本電產全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

五、主要零配件清單：

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖
7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本電產壓縮機，日本電產是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?

三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

四、主要技術參數：

型號			LSD-HWHS150L20	LSD-HWHS150L40	LSD-HWHS150L60
標稱內容積			150L
內箱尺寸			500mm×600mm×500mm（W×H×D）
外形尺寸			950mm×1520mm×1055mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本電產全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

五、主要零配件清單：

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖
7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本電產壓縮機，日本電產是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?

?

?

三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

四、主要技術參數：

型號			LSD-HWHS80L20	LSD-HWHS80L40	LSD-HWHS80L60
標稱內容積			80L
內箱尺寸			400mm×500mm×400mm（W×H×D）
外形尺寸			850mm×1420mm×955mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本電產全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

五、主要零配件清單：

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖
7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

該系列產品恒溫恒濕試驗機，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、產品特點：

（一）、箱體結構：

• 內箱材料：采用SUS304#（2mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點。
• 外箱材料：冷軋鋼板烤漆處理，2mm厚。
• 門把手：采用無反作用、防爆門把手，操作簡便、安全可靠。
• 保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕。
• 移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。
• 樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧50kg均勻分布。
• 測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞
• 觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）、冷凍系統：

• 冷凍機組采用日本電產壓縮機，日本電產是全球密封式制冷壓縮機(制冷系統的核心)市場的領導廠商，在市場具有比較高的認可度，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。
• 溫濕度控制采用I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
• 溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到1℃

（三）、加熱加濕系統:

• 加熱采用鎳鉻合金高速加溫電熱絲；
• 高溫完全獨立系統；
• 濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長。
• 加溫、加濕系統完全獨立，濕度有自動補水裝置。

（五）、控制系統:

1、采用精密液晶顯示可編程溫度控制器；

2、智能型數顯PID微電腦溫度控制儀表；

3、觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌。

7、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（六）、保護系統：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

?

?

?

三、試驗標準：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)

?

四、主要技術參數：

型號			LSD-HWHS80L20	LSD-HWHS80L40	LSD-HWHS80L60
標稱內容積			80L
內箱尺寸			400mm×500mm×400mm（W×H×D）
外形尺寸			850mm×1420mm×955mm（W×H×D）
技 術 參 數	溫度范圍		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表
	控制精度		溫度分辨率：0.01℃ ??????????????濕度分辨率：0.1%R.H 溫度偏差： ±0.5℃ ?????????????濕度偏差： ±2%R.H 溫度均勻度：≦?2℃ ???????????????濕度均勻度：±3%R.H 溫度波動度：±0.5℃ ??????????????濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃ → +?150℃ ???全程平均 ≧?3℃ /?min
			降溫時間：150℃ → -60℃ ????全程平均 ≧?1℃ /?min
制 冷 系 統	壓縮機		日本電產全封閉壓縮機
	冷媒		環保冷媒R404A/R23
	制冷方式		單級制冷方式		機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱		不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器
供水系統			前置式給水箱，全自動給水系統
控 制 系 統		控制器	群隆控制器
		畫面顯示 功能	1.溫濕度設定(SV)實際(PV)值直接顯示 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 3.程序編輯以及圖形曲線顯示 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 5.定點或程序動作狀態顯示 6.語言轉換可以切換中文/英文 7.7寸真彩顯示屏幕
		程序容量 及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量:?1200段 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定；3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定 5.程序執行中具有跳檔,保持功能 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能 7.資料獲取,匯出,查看圖形功能 8.PID自動演算和FUZZY控制功能 9.熒幕可作背光調整,可設定背光時間 10.熒幕顯示保護功能可做定時或手動關閉設定 11.程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 12.具有預約啟動及關機功能 13.具有日期,時間調整功能 14.按鍵及畫面鎖定(LOCK)功能 15.待機看圖功能及異常處理圖片說明功能

?

• 主要零配件清單：

?

序號	品名	品牌	參考圖
1	溫度控制器	群隆
2	制冷壓縮機	日本電產
3	超溫保護	韓國彩虹
4	電磁閥	三花
5	固態繼電器	美格爾
6	斷路器	正泰昆侖
7	中間繼電器	正泰
8	溫濕度傳感器	臺灣唯樂
9	加熱發熱管	啟東白云
10	加濕桶	啟東白云
11	視窗玻璃	臺灣佩信
12	交流接觸器	正泰
13	過熱保護器	正泰
14	自動補水泵	三角洲
15	冷凝器	科威力
16	冷凝風扇	微光/馬爾

?

?

?六、產品出廠配置：

注：我們始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格、外觀亦會相應改變，上述情況恕不另行通知。本公司保留修改權與最終解釋權。

沙塵試驗箱適用于各種汽車的零部件和電子電器做防塵及耐塵試驗，汽車零部件包括有車燈、門鎖、電氣、儀表、防塵套、轉向系統等；電子電器有手機、電腦及家用電器等。

二、規格

1. 溫度調節范圍：RT+5℃~70℃(可調)
2. 風速：≥5/s
3. 吹塵周期（間歇控制）可調
4. 滑石粉用量：2kg/m
5. 試驗電源：AC220V
6. 工作室尺寸：寬600×深600×高600mm
7. 外箱尺寸約：寬1150*深980*高1800mm
8. 加裝抽真空系統

三、設備使用環境

1. 溫度：15℃~35℃
2. 相對濕度：∠85%RH
3. 周圍無強烈振動、無強烈電磁場影響

4、周圍無高濃度粉塵及腐蝕性物質

5、無陽光直接照射或其他熱源直接輻射

6、周圍無強烈氣流、當周圍空氣需要強制流時、氣流不應直接吹到箱體上

7、試驗箱應該放置平穩，保持水準

8、安裝場地通風良好

9、良好接地

四、結構、材質與特點

1.、試驗箱內殼為不銹鋼制成

2、試驗箱外殼為不銹鋼制

3、吹塵電機為特質不銹鋼殼體，密封性強，噪音低，風速高

4、箱體內殼呈漏斗型，振動周期可調，灰塵自由飛揚落下聚于吹氣孔旁

5、箱門上設有觀察窗，可在吹塵停止時觀察箱內試樣狀態

五、控制系統

1、控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）

1. 吹塵時間（停、吹）h/m/s可調
2. 循環周期：任意可調
3. 預設試驗時間:999h任意可調
4. 通電：斷—通—斷

2、參數設置簡單，無需進入程式功能表，可直接進入參數功能表即可修改

3、可控制試驗的總時間，吹塵的間歇時間及吹塵的周期

4、試驗槽和控制柜為一體式，下部安裝腳輪，其他系統為暗藏式，美觀大方

六、安全保護裝置

1、箱內溫度保護，防止控溫失控影響試驗

2、三相電壓欠相，相序保護，防止吹塵風機逆向工作

七、滿足標準

1、IEC-529防塵試驗方法

2、GB4208-93防塵試驗方法

3、GB2423.37-89防塵試驗方法

4、GJB150.12防塵試驗方法

二、特點：

1．采用進口數顯控制器　全數字電路設計，溫度控制準確，使用壽命長，測試功能齊全；

2．工作時顯示界面為動態顯示，并有蜂鳴報警提示工作狀況；儀器采用人體工學技術，操作方便簡單，更人性化　；

3．具有自動/手動加水系統，水位不足時能自動補充水位功能，試驗不中斷；4．溫度控制器使用數字顯示，PID控制誤差±01. ℃；5．雙重超溫保護，水位不足警示解保使用安全。6．試驗室采用蒸汽直接加溫方式，升溫速度快且均勻，減少待機時間；7．精密玻璃噴嘴經可調霧氣，霧量之噴霧塔之錐形分散器均勻落舞擴散，并自然落于試卡片，并保證無結晶鹽阻塞。

三、使用標準:CNS 3627 3885 4159 7669 8886 JISD-0201 H-8502 H-8610 K-5400 Z-2371??GB/T1771???ISO 3768 3769 3770 ASTM B-117 B-268 GB-T2423 GJB 150

四、技術參數：

4.1??工作室尺寸：90L（900*500*600mm）

外尺寸約：W1420*D880*H1280mm

4.2?使用電源：?220V

4.3?箱體材料：

1. 試驗機箱體采用淺灰色PVC板，厚度5mm
2. 試驗室蓋密封采用透明壓克力耐沖擊板，厚度5mm。邊緣內外雙層加厚，防止因長期高溫產生扭曲變形。
3. 隱藏一體式試藥補充瓶，清洗容易，操作方便。
4. 壓力空氣桶采用不銹鋼耐高壓桶保溫效果最佳.
5. 試驗樣品架采用平面分度式，可任意調整角度，四面落霧均勻，受霧完全一致，測試結果準確，試驗樣品放置數量多。

4.4鹽水噴霧試驗；NSS 、??ACSS

試驗室：35℃±1℃。

壓力空氣桶：47℃±1℃。

4.5耐腐蝕試驗：CASS

試驗室：35℃±1℃。

4.6空氣供應系統:空氣壓力為1Kg/cm²分兩段調整。一段為大略調整2Kg/cm²，采用進口空氣過濾器，附有排水功能。二段為精密調整1Kg/cm²，¹/₄壓力表, 顯示精密準確。

4.7?噴霧方式:

1. 伯努特原理吸取鹽水而后霧化，霧化程度均勻，絕無阻塞結晶之現象，可確保測試連續進行.
2. 噴嘴采用鋼化玻璃制成，可調整噴霧量大小及噴出角度。
3. 噴霧量1~2ml/h可調（ml/80cm2/h標準要求測試16小時求平均量）。計量筒采用內嵌式安裝，外形美觀整齊，操作觀察方便，減少儀器安裝空間。

4.8加熱系統：采用直接加熱方式，升溫速度快減少待機時間，當溫度到達時，自動切換恒溫狀態，溫度精確,耗電量少。純鈦制發熱管，耐酸堿腐蝕、超長使用壽命。

4.9控制系統：

.?試驗室加熱槽采用液體膨脹安全溫度控制器0~120℃（意大利EGO）。采用手動加水系統，手動補充壓力桶、試驗室水位，防止缺水超高溫損傷儀器。

4.10除霧系統:停機時清除試驗箱內鹽霧，防止腐蝕氣體流出損傷試驗室其它精密儀器。

4.11?安全保護裝置:

1. 低水位時，自動切斷電源，安全警示燈裝置動態顯示。
2. 超溫時，自動切斷加熱器電源，安全警示燈裝置動態顯示。
3. 試藥（鹽水）水位低時，安全警示燈裝置動態顯示。
4. 漏電保護功能，防止因線路漏電或短路引起的人身傷害及儀器故障。

4.12?標準安裝配備：

1. V型/O型置物架1 ?套
2. 計量筒1 支
3. 溫度指示針2 支
4. 收集器1 支
5. 玻璃噴嘴1 支
6. 濕度杯1 個
7. 玻璃過濾器1個
8. 噴霧塔1套
9. 自動加水系統1套
10. 除霧系統1套
11. 試藥氯化鈉2瓶（500克/瓶）
12. 塑料防銹桶1個（5ml量杯）
13. 噴嘴1個

五、周圍環境：

1.電源：220V ???15A ???50HZ

2.使用溫度周圍:5~30℃

3.使用水質:

(1).試驗液調配——蒸餾水（純水）（其HP值應為6.5~7.2之間）

(2).其余用水——自來水

4.空氣壓力設定

(1).噴霧壓力——1.0±0.1kgf/cm²

(2).空壓機調壓過濾器——2.0~2.5kgf/ cm²

5.安裝在窗口邊：有利于排水、排氣。

（一）、產品執行標準： 該設備主要是針對于汽車，船.電工、電子產品，以及其原器件，及其它材料在低溫的環境下貯存、運輸、使用時的適應性試驗。該試驗設備主要用于對產品按照國家標準要求或用戶自定要求，在低溫條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試后，通過檢測，來判斷產品的性能，是否仍然能夠符合預定要求，以便供產品設計、改進、鑒定及出廠檢驗用。
（二）、技術參數要求：
1溫度范圍；-70～150℃?(雙機組) 2溫度波動度：≤±0.5℃ 3溫度均勻度：≤+2℃ 4.濕度范圍：20～98%RH 5.濕度波動度：±2%RH 6升溫速率：2～3℃/min(空載） 7降溫速率：1～1.5℃/min(空載） 8儀表精度：0.1℃ 9工作條件電源：三線制220V??±10%V，50Hz 溫濕度對應; 溫度30°對應濕度最低20% 溫度80°對應濕度最高98%     ?
型號規格 工作室尺寸(mm) 外部尺寸（mm） QL-GDW-50L 300×400×450 800*850*1400 QL- GDW -80L 400×400×500 830*850*1450 QL- GDW -100L 400×450×550 890*880*1500 QL- GDW -150L 500×500×600 1050*980*1550 QL- GDW -180L 600×500×600 1150*1200*1700 QL- GDW -225L 500×600×750 1220*1250*1700 QL- GDW -350L 700×700×750 1280*1300*1750 QL- GDW -408L 800×800×800 1350*1350*1800 QL- GDW -500L 700×800×900 1350*1350*1850 QL- GDW -640L 800×800×1000 1400*1350*1950 QL- GDW -800L 800×1000×1000 1400*1500*1980 QL- GDW -1000L 1000×1000×1000 1520*1530*2050 QL- GDW -1500L ?1500?×1000×1000 2000*1550*2050 ? ?
（三）、產品結構特點：
1、設備采用國內首創新圓弧型設計，使設備外觀整體美觀大方； 2、箱體的外殼采用冷軋鋼板靜電噴塑處理，內室材料使用鏡面SUS304B板，具有耐酸、耐腐蝕易清洗特點； 3、樣品架隔層可根據需要調節上下的位置，??????????????????????????????????????????? 4、測試引線孔在工作室左側，使用時可打開孔蓋。??????????????????????????????????? 5、箱門具備大視角保溫真空鋼化玻璃，便于用戶視察樣品試驗過程； 6、采用優質的門磁封條和保溫材料令整機性能更優越； 7、根據歷史經驗專業設計實驗設備以來，具有合理的風道循環系統，使得箱體內 溫濕度達到最高均勻性； 8、箱內風道設計結構為左側和右側出風，上面吸風，采用內循環風，獨特的空氣循環系統為待測樣品提供精確性。 9、彩色觸摸屏控制器(韓國原裝進口)，可以擴展的網絡監控功能，具有故障自診斷功能，具有水位過低報警與自動過濾循環功能，獨有的濕度測試系統等， 10、擁有全套數控加工中心精密加工。 11、箱體底板承重：箱體底板可承重50KG 12、擱板每塊承重:20Kg(不銹鋼鋼元制成，標準配置是1塊托盤，如需增加另購買)
（四）、冷凍系統：原裝 “泰康”制冷系統。 為了滿足低溫工況的需要，試驗箱采用了一套松下的復低溫制冷壓縮機組，根據試驗條件，控制系統自動調節制冷機運行工況。恒溫和降溫時由電池閥控制冷量輸出大小，可比傳統冷熱平衡方法節約30%左右的能源，極大的降低用戶的使用成本。試驗箱制冷銅管采用優質無氧銅管，焊接時采用充氮焊接技術，可確保焊好后的銅管內壁無氧化物產生，焊接處銅管外壁使用了各種密封方式，杜絕了焊料與空氣接觸后產生銅銹導致制冷劑泄露的現象，從而保證制冷系統安全穩定運行 ?
1、制冷壓縮機： 法國“泰康”全封閉壓縮機所組成的雙極級制冷系統，制冷系統的設計應用了能量調節技術，能保證在制冷機組正常運行的情況下，對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態 2、冷????媒：進口環保制冷劑，采用 3、制冷劑:美國杜邦R404A.R23（臭氧耗損指數均為0) 4、冷?凝?器：風冷式盤管或風冷 5、蒸?發?器：鰭片式 6、其它附件：制冷干燥過濾器、電磁閥；
電磁閥	采用兩通電磁閥，該電池閥線圈外殼防護等級高達IP67，以確保在各種工作條件下都能正常工作。
油分離器	采用艾默生高效離心式油分離器，回油率高達99%，可有效減少蒸發器及壓縮機的負荷，降壓設計可實現流量最大化，
膨脹閥	采用丹麥丹佛斯雙流口熱力膨脹閥截流，膨脹閥通過蒸發器末端的過熱度變化來調節流量，防止出現蒸發器利用面積不足和壓縮機敲缸現象
（五）、溫度控制器：進口E-300觸摸屏程控儀
1、E-300真彩液晶顯示屏，全中文液晶顯示LＥD觸摸式面板，畫面對談式輸入資料,溫濕度同時可程式控制,背光燈17段可調，曲線顯示，設定值/顯示值曲線。 2、?控溫儀規格：精?度：0.1℃ ?解?析?度：0.1℃ 3、　　　　　(測 溫 體)： ?Pt100測試傳感器 4、　　　　　(控制方式)：熱平衡調溫調濕方式 5、帶RS232 =計算機接口實行人機對話、聯機數據傳輸及遠程控制功能 6、配送智能化計算機控制支持軟件系統 7、儀表可顯示設定參數、當前運行程式號、當前運行步及步剩余時間、加熱器工作狀態、程式運行趨勢、循環剩余次數 8、程式自動運行、停機后自動斷電 9、儀表能實現手動PID控制及PID自整定功能（9組） 10、儀表能展現八天程式運行曲線 11、儀表能實行予約自動運行及及時運行 12、儀表能定值控制與程式控制進行無憂切換 13、運行模式;程序運行，定值運行，聯結運行三種運行方式 14、程序容量：30組，每組最多可達50段，每組程序所需段數可任意分割，每組程序可相互自由聯結
（六）空氣調節送風循環系統：
1、試驗箱工作室后部裝有空氣調節系統一套，空氣通過長軸鼓風機帶動離心風葉吸入風道后，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器輸出量，經過蒸發器，加熱器，通過過強制通風，快速加溫，降溫、然后將處理后的空氣再輸送到工作室內，經過多次內部重復循環，直到空氣達到試驗所需的各項技術指標
2、空氣調節方式：強制內循環通風,可調式導風板設計，平衡調溫以保證試驗箱溫場均勻
3、空氣循環裝置：特制不銹鋼長軸馬達加不銹鋼多翼式離心風葉，有效地保證了試驗箱內置式風道的合理循環
（七）、執行元器件：
1、?法國施耐德小型繼電器： 1.1觸點容量：28VDC 3A 5A220V 3A 5A 1.2觸點分布形式：2z 1.3電器壽命：105OPS 1.4安置方式：印刷電路板式Printed-Circuit border法蘭式.插入式；
2、?法國“施奈德”交流接觸器技術說明特點 2.1長壽命：機械壽命高達2000萬次；電壽命高達200萬次。 2.2強適應性：“TH”防護處理，可以在濕熱的環境中使用。   2.3?模塊化：產品本體上可以附加輔助觸頭，通電/斷電延時觸頭，機械閉鎖等模塊。 ?		? 交流接觸器 ? ? ? ? ? ? ? ? ? ? ? ? ? ?斷路器
（八）、溫度信號固態模塊器：
固態繼電器英文名稱為Solid State Relay，簡稱SSR， 1、國外先進技術和器件制造的一種開關性能優良的新型無觸點電子開關器件。 2、輸入端公要求很小的控制電流，能與TTL、HTL、CMOS等集成電路較好地兼容； 3、出回路則采用可控硅或大功率晶體管接通和斷開負載電流。輸入與輸出之間采用光電耦合，通斷沒有可動接觸部件，因此具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點。		? ?
（九）、 德國“唯樂”鉑電阻溫度傳感器
STT-R系列鉑電阻溫濕度傳感器；采用不銹鋼外殼封裝，內部 填充導熱材料和密封材料灌封而成，尺寸小巧，防水防震性 能極佳，可達IP67			?
（十）、配備技術資料
技術資料：產品合格證、使用說明書、電氣原理圖、保修卡、儀表說明書；
（十二）、驗收標準及方法
驗收標準：技術指標按雙方簽定之“技術協議書”；
（十三）、設備環境使用條件
1、 環境溫度：5℃～＋35℃； 2、 環境濕度：≤85%； 3、 電源要求：AC220（ ±10%）V/50HZ； 4、 設備擺放空間面積要大于設備占地面積3平方以上；還要保持房間與室外通風或者內制空調； 5、 空氣中無高濃度粉塵、腐蝕性物質及其他熱源照射或輻射性物質； 6、 周圍無強烈震動、無強烈電磁場影響、設備要水平放置保持穩固、無強氣流直接吹到機體上。
(十四)：附件：
1、用電纜線引出口Φ50mm孔1個 2、樣品擱板1塊
(十五)、交貨期及運輸方式
1、木箱包裝箱； 2、運輸方式：汽路運輸。 4、地點：買方廠內。

二、制造技術及工藝

?

三、安全保護措施：為保證試驗箱正常運行，試驗箱具備以下安全保護及報警功能，當故障發生時，有聲光信號輸出

四、客戶案例

華中科技大學
東華大學
上海交通大學
北京師范大學
大連理工大學
中鋼集團馬鞍山礦山研究院
吉林大學
中國信息通信研究院
浙江大學
西安交通大學
中國科學院合肥物質科學
山東省紡織科學研究院
中國科學院金屬研究所
天津大學

（一）、產品執行標準： 該設備主要是針對于汽車，船.電工、電子產品，以及其原器件，及其它材料在低溫的環境下貯存、運輸、使用時的適應性試驗。該試驗設備主要用于對產品按照國家標準要求或用戶自定要求，在低溫條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試后，通過檢測，來判斷產品的性能，是否仍然能夠符合預定要求，以便供產品設計、改進、鑒定及出廠檢驗用。
（二）、技術參數要求：
1溫度范圍；-40～150℃?(雙機組) 2溫度波動度：≤±0.5℃ 3溫度均勻度：≤+2℃ 4.濕度范圍：20～98%RH 5.濕度波動度：±2%RH 6升溫速率：2～3℃/min(空載） 7降溫速率：1～1.5℃/min(空載） 8儀表精度：0.1℃ 9工作條件電源：三線制220V??±10%V，50Hz 溫濕度對應; 溫度30°對應濕度最低20% 溫度80°對應濕度最高98%     ?
型號規格 工作室尺寸(mm) 外部尺寸（mm） QL-GDW-50L 300×400×450 800*850*1400 QL- GDW -80L 400×400×500 830*850*1450 QL- GDW -100L 400×450×550 890*880*1500 QL- GDW -150L 500×500×600 1050*980*1550 QL- GDW -180L 600×500×600 1150*1200*1700 QL- GDW -225L 500×600×750 1220*1250*1700 QL- GDW -350L 700×700×750 1280*1300*1750 QL- GDW -408L 800×800×800 1350*1350*1800 QL- GDW -500L 700×800×900 1350*1350*1850 QL- GDW -640L 800×800×1000 1400*1350*1950 QL- GDW -800L 800×1000×1000 1400*1500*1980 QL- GDW -1000L 1000×1000×1000 1520*1530*2050 QL- GDW -1500L ?1500?×1000×1000 2000*1550*2050 ? ?
（三）、產品結構特點：
1、設備采用國內首創新圓弧型設計，使設備外觀整體美觀大方； 2、箱體的外殼采用冷軋鋼板靜電噴塑處理，內室材料使用鏡面SUS304B板，具有耐酸、耐腐蝕易清洗特點； 3、樣品架隔層可根據需要調節上下的位置，??????????????????????????????????????????? 4、測試引線孔在工作室左側，使用時可打開孔蓋。??????????????????????????????????? 5、箱門具備大視角保溫真空鋼化玻璃，便于用戶視察樣品試驗過程； 6、采用優質的門磁封條和保溫材料令整機性能更優越； 7、根據歷史經驗專業設計實驗設備以來，具有合理的風道循環系統，使得箱體內 溫濕度達到最高均勻性； 8、箱內風道設計結構為左側和右側出風，上面吸風，采用內循環風，獨特的空氣循環系統為待測樣品提供精確性。 9、彩色觸摸屏控制器(韓國原裝進口)，可以擴展的網絡監控功能，具有故障自診斷功能，具有水位過低報警與自動過濾循環功能，獨有的濕度測試系統等， 10、擁有全套數控加工中心精密加工。 11、箱體底板承重：箱體底板可承重50KG 12、擱板每塊承重:20Kg(不銹鋼鋼元制成，標準配置是1塊托盤，如需增加另購買)
（四）、冷凍系統：原裝 “泰康”制冷系統。 為了滿足低溫工況的需要，試驗箱采用了一套松下的復低溫制冷壓縮機組，根據試驗條件，控制系統自動調節制冷機運行工況。恒溫和降溫時由電池閥控制冷量輸出大小，可比傳統冷熱平衡方法節約30%左右的能源，極大的降低用戶的使用成本。試驗箱制冷銅管采用優質無氧銅管，焊接時采用充氮焊接技術，可確保焊好后的銅管內壁無氧化物產生，焊接處銅管外壁使用了各種密封方式，杜絕了焊料與空氣接觸后產生銅銹導致制冷劑泄露的現象，從而保證制冷系統安全穩定運行 ?
1、制冷壓縮機： 法國“泰康”全封閉壓縮機所組成的雙極級制冷系統，制冷系統的設計應用了能量調節技術，能保證在制冷機組正常運行的情況下，對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態 2、冷????媒：進口環保制冷劑，采用 3、制冷劑:美國杜邦R404A.R23（臭氧耗損指數均為0) 4、冷?凝?器：風冷式盤管或風冷 5、蒸?發?器：鰭片式 6、其它附件：制冷干燥過濾器、電磁閥；
電磁閥	采用兩通電磁閥，該電池閥線圈外殼防護等級高達IP67，以確保在各種工作條件下都能正常工作。
油分離器	采用艾默生高效離心式油分離器，回油率高達99%，可有效減少蒸發器及壓縮機的負荷，降壓設計可實現流量最大化，
膨脹閥	采用丹麥丹佛斯雙流口熱力膨脹閥截流，膨脹閥通過蒸發器末端的過熱度變化來調節流量，防止出現蒸發器利用面積不足和壓縮機敲缸現象
（五）、溫度控制器：進口E-300觸摸屏程控儀
1、E-300真彩液晶顯示屏，全中文液晶顯示LＥD觸摸式面板，畫面對談式輸入資料,溫濕度同時可程式控制,背光燈17段可調，曲線顯示，設定值/顯示值曲線。 2、?控溫儀規格：精?度：0.1℃ ?解?析?度：0.1℃ 3、　　　　　(測 溫 體)： ?Pt100測試傳感器 4、　　　　　(控制方式)：熱平衡調溫調濕方式 5、帶RS232 =計算機接口實行人機對話、聯機數據傳輸及遠程控制功能 6、配送智能化計算機控制支持軟件系統 7、儀表可顯示設定參數、當前運行程式號、當前運行步及步剩余時間、加熱器工作狀態、程式運行趨勢、循環剩余次數 8、程式自動運行、停機后自動斷電 9、儀表能實現手動PID控制及PID自整定功能（9組） 10、儀表能展現八天程式運行曲線 11、儀表能實行予約自動運行及及時運行 12、儀表能定值控制與程式控制進行無憂切換 13、運行模式;程序運行，定值運行，聯結運行三種運行方式 14、程序容量：30組，每組最多可達50段，每組程序所需段數可任意分割，每組程序可相互自由聯結
（六）空氣調節送風循環系統：
1、試驗箱工作室后部裝有空氣調節系統一套，空氣通過長軸鼓風機帶動離心風葉吸入風道后，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器輸出量，經過蒸發器，加熱器，通過過強制通風，快速加溫，降溫、然后將處理后的空氣再輸送到工作室內，經過多次內部重復循環，直到空氣達到試驗所需的各項技術指標
2、空氣調節方式：強制內循環通風,可調式導風板設計，平衡調溫以保證試驗箱溫場均勻
3、空氣循環裝置：特制不銹鋼長軸馬達加不銹鋼多翼式離心風葉，有效地保證了試驗箱內置式風道的合理循環
（七）、執行元器件：
1、?法國施耐德小型繼電器： 1.1觸點容量：28VDC 3A 5A220V 3A 5A 1.2觸點分布形式：2z 1.3電器壽命：105OPS 1.4安置方式：印刷電路板式Printed-Circuit border法蘭式.插入式；
2、?法國“施奈德”交流接觸器技術說明特點 2.1長壽命：機械壽命高達2000萬次；電壽命高達200萬次。 2.2強適應性：“TH”防護處理，可以在濕熱的環境中使用。   2.3?模塊化：產品本體上可以附加輔助觸頭，通電/斷電延時觸頭，機械閉鎖等模塊。 ?		? 交流接觸器 ? ? ? ? ? ? ? ? ? ? ? ? ? ?斷路器
（八）、溫度信號固態模塊器：
固態繼電器英文名稱為Solid State Relay，簡稱SSR， 1、國外先進技術和器件制造的一種開關性能優良的新型無觸點電子開關器件。 2、輸入端公要求很小的控制電流，能與TTL、HTL、CMOS等集成電路較好地兼容； 3、出回路則采用可控硅或大功率晶體管接通和斷開負載電流。輸入與輸出之間采用光電耦合，通斷沒有可動接觸部件，因此具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點。		? ?
（九）、 德國“唯樂”鉑電阻溫度傳感器
STT-R系列鉑電阻溫濕度傳感器；采用不銹鋼外殼封裝，內部 填充導熱材料和密封材料灌封而成，尺寸小巧，防水防震性 能極佳，可達IP67			?
（十）、配備技術資料
技術資料：產品合格證、使用說明書、電氣原理圖、保修卡、儀表說明書；
（十二）、驗收標準及方法
驗收標準：技術指標按雙方簽定之“技術協議書”；
（十三）、設備環境使用條件
1、 環境溫度：5℃～＋35℃； 2、 環境濕度：≤85%； 3、 電源要求：AC220（ ±10%）V/50HZ； 4、 設備擺放空間面積要大于設備占地面積3平方以上；還要保持房間與室外通風或者內制空調； 5、 空氣中無高濃度粉塵、腐蝕性物質及其他熱源照射或輻射性物質； 6、 周圍無強烈震動、無強烈電磁場影響、設備要水平放置保持穩固、無強氣流直接吹到機體上。
(十四)：附件：
1、用電纜線引出口Φ50mm孔1個 2、樣品擱板1塊
(十五)、交貨期及運輸方式
1、木箱包裝箱； 2、運輸方式：汽路運輸。 4、地點：買方廠內。

二、制造技術及工藝

?

三、安全保護措施：為保證試驗箱正常運行，試驗箱具備以下安全保護及報警功能，當故障發生時，有聲光信號輸出

四、客戶案例

華中科技大學
東華大學
上海交通大學
北京師范大學
大連理工大學
中鋼集團馬鞍山礦山研究院
吉林大學
中國信息通信研究院
浙江大學
西安交通大學
中國科學院合肥物質科學
山東省紡織科學研究院
中國科學院金屬研究所
天津大學
